Замена главной пары на УАЗ ПАТРИОТ

22 ноября 2016

Для начала разберёмся, что всё-таки такое главная пара или как она называется в технической литературе главная передача. Именно этот термин начинает прояснять картину. Посредством этого механизма происходит передача мощности двигателя на колёса под прямым углом (90°). И вот здесь важно понимать, что вращение карданного вала передаётся на полуоси с определённым передаточным числом, которое и является основной причиной замены главной пары - тюнинг трансмиссии. Любители различных стилей езды, которые хотят добиться от своего автомобиля определённых характеристик, рано или поздно приходят к идее замены главных пар. В стремлениях повысить проходимость своего автомобиля они идут на любые жертвы.

Кстати, почему используется понятие пара. Тут всё просто: для передачи крутящего момента от одного агрегата другому необходима как минимум пара шестерён. А если эти шестерни различного радиуса, то можно добиться определённого коэффициента передачи мощности отличного от единицы, скажем при коэффициенте 4 угловое вращение на полуосях будет в четыре раза меньше нежели на карданном валу. Этот фактор влияет на тяговитость автомобиля. Для примера рассмотрим вариант, когда обороты карданного вала составляют 1000 об/мин, то при коэффициенте 4 колеса будут вращаться у угловой скоростью 250 об/мин, а при коэффициенте 5 колеса будут вращаться со скоростью 200 об/мин. Во втором случае двигатель затрачивает меньше мощности (совершает меньше работы), а значит запас мощности двигателя относительно увеличивается. Наверняка, теперь становится ясно зачем гонятся райдеры, когда меняют главную пару. На сегодняшний день очень модное направление – тюнинг, в частности увеличение передаточного числа, и многие обладатели внедорожников меняют главную пару со стандартной 4,111 для УАЗ Патриот на тюнингованную 4,625.

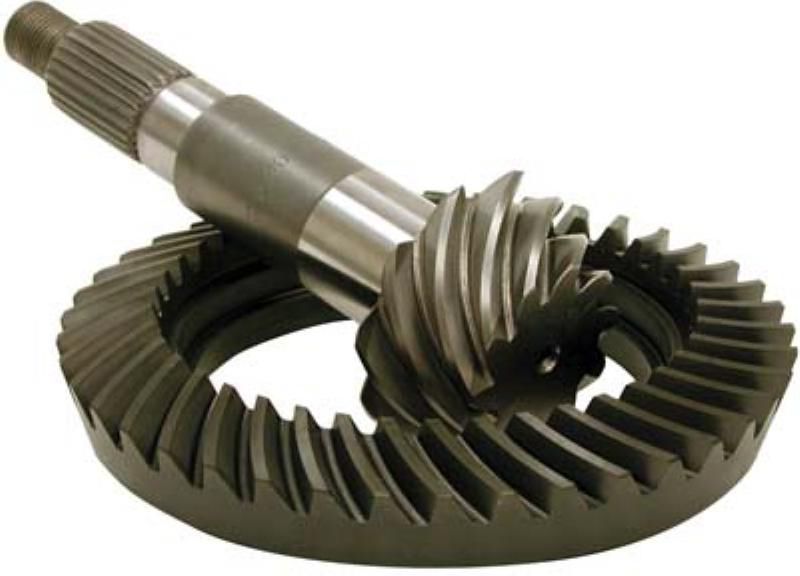

Главная пара уаз

Рассказывая о результатах такого тюнинга, все они сходятся в общем мнении: во-первых, машина даже на холостых оборотах уже трогается, а если чуть сильней надавить на акселератор, то рвет с места, во-вторых, увереннее себя чувствует в болотах и грязевых лужах, оно и понятно – проходимость! Недостатки такого тюнинга тоже есть – это снижение максимальной скорость на трассе, но для внедорожников, по роду их предназначения, этим можно пренебречь. Многие владельцы Патриот на это вообще машут рукой, поскольку им важнее внедорожные качества их автомобиля. К слову сказать, на расход топлива, такая замена главной пары практически не влияет, возможно незначительно увеличивает ресурс двигателя и трансмиссии, что больше зависит от манеры езды и качества топлива.

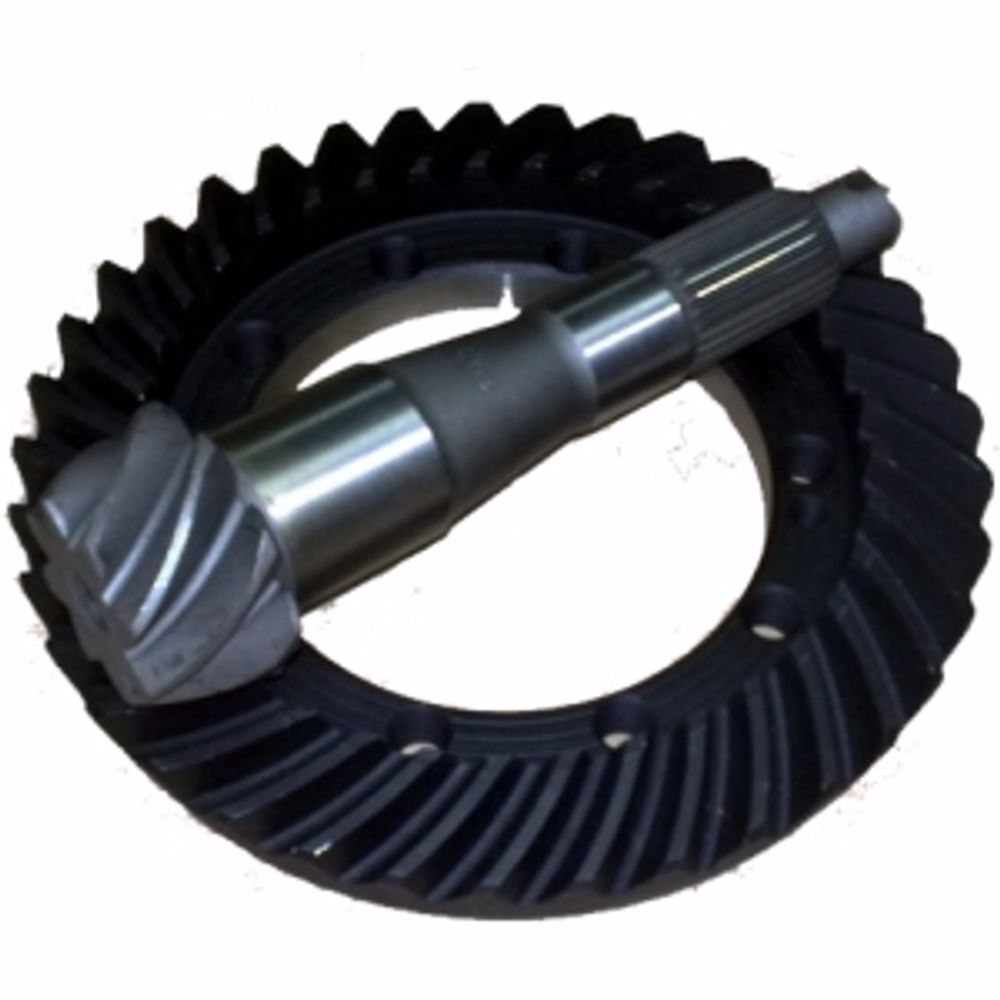

Мы расскажем Вам о замене главных пар на УАЗ Патриот. На них устанавливаются мосты «Спайсер» и главная пара с коэффициентом передачи мощности 4,111 (отношение количества зубьев на шестернях 37/9). В производстве дизельных автомобилей акцентируют внимание на мощности, поэтому там устанавливают редукторы с главной парой, коэффициент которой 4,625 (отношение количества зубьев на шестернях 37/8). Как уже стало ясно, замена главных пар на УАЗ Патриот практикуется довольно часто, но при этом меняют родные 4,111 на кустарные 4,625. Совершенно абсурдное решение, поэтому всегда уделяйте повышенное внимание качеству приобретаемых товаров, особенно таких важных узлов.
Разместим УАЗ Патриот на подъёмнике, смотровая яма также подойде,т и приступим непосредственно к замене главной пары на заднем мосту «Спайсер». Для мостов «Тимкен» присутствуют свои нюансы, но в общем ход действий идентичен.

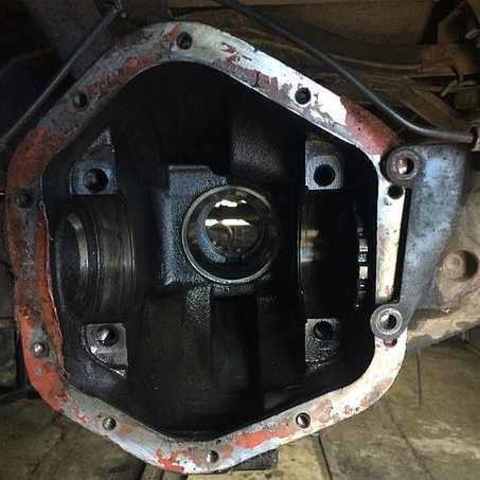

Снятие главной пары
• Первым делом через пробку заливного отверстия сливаем масло с картера редуктора, если масло давно не менялось, то после сборки редуктора масло необходимо будет заменить. Помните, не рекомендуется в механизмы с новыми деталями заливать старое масло.
• Откручиваем крепёжные болты крышки картера редуктора. При сборке прокладку крышки картера необходимо будет заменить.
• Снимаем полуоси (достаточно их просто выдвинуть). Для этого со стороны каждого колеса откручиваем десять болтов, крепящих полуось со ступицей колеса и оттягиваем фланец полуоси, тем самым освобождаем полуось от зацепления с дифференциалом. При сборке прокладку в месте крепления колеса со ступицей также необходимо будет заменить на новую.

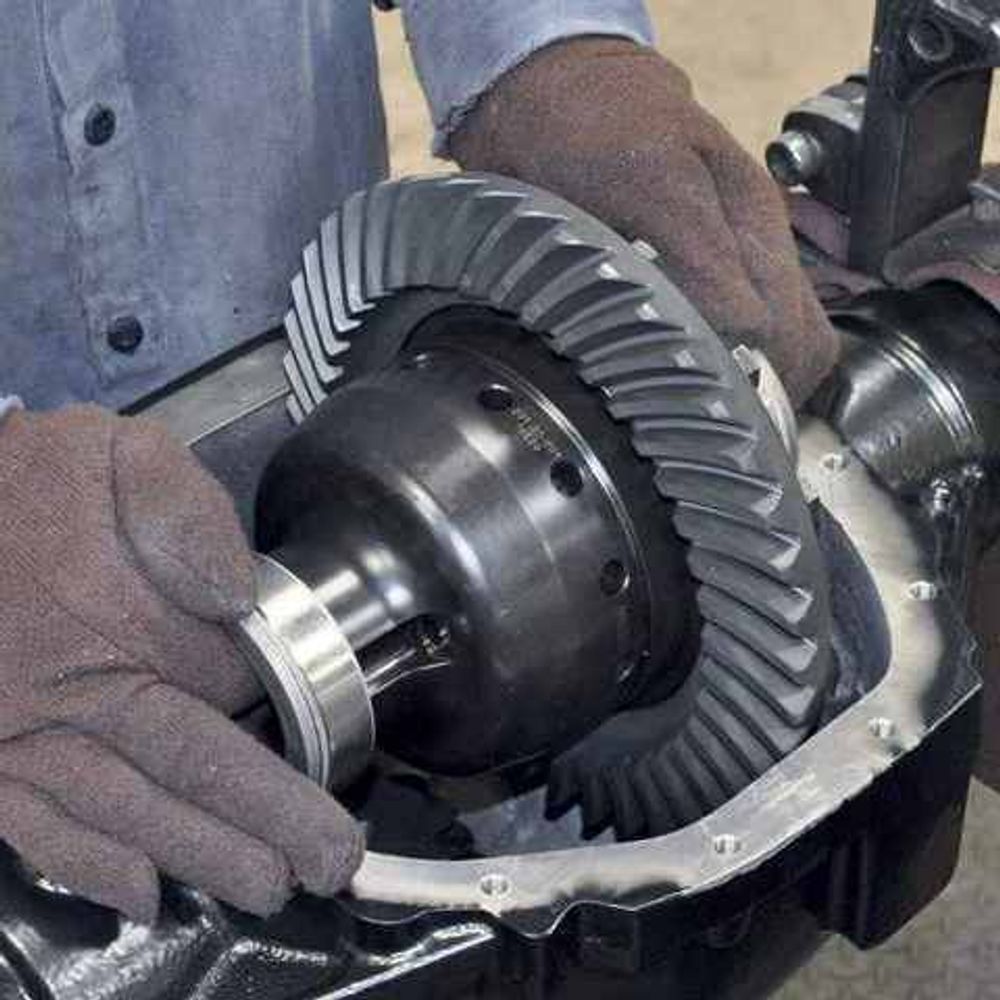

• Далее необходимо снять сам дифференциал. Он зажимается двумя бугелями (крышками подшипников). Достаточно открутить два болта на каждом бугеле и ослабить регулировочное кольцо, которое при сборке вернём на своё место, так чтобы выбрать зазор при монтаже. Всё дифференциал можно снимать. На Патриотах он не часто выходит из строя, но всё же убедимся, что он полностью исправен. Для этого достаточно вручную повращать сателлиты и прислушаться не издают ли они неприятного шума. Вращение должно быть мягким и свободным.
• Если есть желание заменить родной дифференциал и установить блокировку, то на этом этапе можно воспользоваться моментом. Что мы делаем в этом случае? Откручиваем ведомую шестерню главной пары со старого дифференциала и устанавливаем её на новый, который потом в сборе будет монтироваться на место. Обязательно надо проверить работоспособность подшипников дифференциала, возможно понадобится установить новые (для съёма подшипников необходим специальный инструмент). Также нужно учесть, что для дифференциалов с пневматической блокировкой необходимо будет просверлить отверстие для монтажа штуцера воздушного канала, и при сборке произвести все соединения шлангов (консультативная инструкция прилагается в упаковке).
• После того как у нас готов дифференциал в сборе с ведомой шестерней, можно заняться ведущей. Для демонтажа ведущей шестерни мы откручиваем болты фланца ведущего вала пары от карданного вала. На карданном вале, заодно проверим крестовину, нет ли стука или чрезмерного люфта. Откручиваем гайку самого вала и снимаем регулировочное кольцо ведущей шестерни. Всё, ведущий вал снимается вместе с парой роликовых подшипников и распорной втулкой. При сборке регулировке ведущего вала стоит уделить особое внимание.
• Вообще регулировке ведущего вала можно посвятить целую статью, но вкратце сказать регулировка установки вала производится подбором толщины колец на ведомой шестерни и на ведущем валу (ориентируясь по пятну контакта подбираем нужную толщину колец). Предварительно выбираем осевой зазор в подшипниках ведущей шестерни главной передачи. Здесь надо понимать, что требуемый контакт в зацеплении шестерён достигается только при правильном их взаимном расположении.

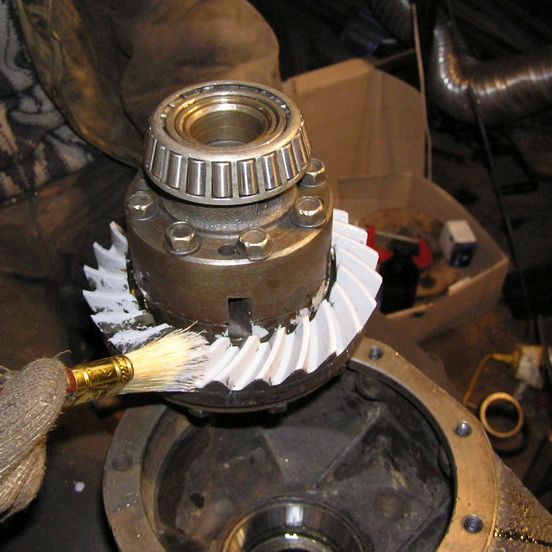

пятно контакта пары
• Во избежание неправильной регулировки главной пары необходимо проверить пятно контакта ведущей шестерни и ведомой. Тут просто на зубья ведомой шестерни наносим краску и при вращении смотрим, чтобы место соприкосновения шестерней было по центру зубьев. В противном случае придётся производить регулировку ведущего вала до тех пор, пока не будет достигнут желаемый результат.

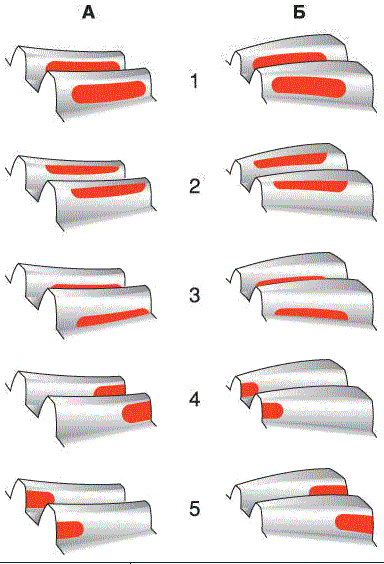

пятно контакта главной пары

А – стороны переднего хода;
Б – стороны заднего хода;

  1. правильное расположение пятна контакта;
  2. пятно контакта расположено на вершине зуба – для исправления подвинуть ведущую шестерню к ведомой;
  3. пятно контакта расположено у основания зуба – для исправления отодвинуть ведущую шестерню от ведомой;
  4. пятно контакта расположено на узком конце зуба – для исправления отодвинуть ведомую шестерню от ведущей;
  5.  пятно контакта находится на широком конце зуба – для исправления подвинуть ведомую шестерню к ведущей.


• Сборку производим в обратном порядке. Прокладку картера устанавливаем на маслостойкий герметик. Заливаем масло в редуктор. Вот и всё!
Описанный выше перечень операций не является полноценной пошаговой инструкцией, а всего лишь краткий обзор обывателям для общего представления самого процесса замены главной пары на УАЗ Патриот. Но мы смеем утверждать, когда Вы загоритесь желанием наделить свой автомобиль особым характером, то невольно начнёте во всём разбираться не хуже профессионалов. Так что смелее дерзайте и дерзайте. Пусть Вам сопутствует удача!
